Peralatan Laminasi Lembaran ke Lembaran 5 lapis Presisi Tinggi untuk Kertas Bergelombang dengan Kontrol dan Koreksi Servo Otomatis

    Peralatan Laminasi Lembaran ke Lembaran 5 lapis Presisi Tinggi untuk Kertas Bergelombang dengan Kontrol dan Koreksi Servo Otomatis


Karakteristik kinerja

● Mesin ini dapat melaminasi kombinasi dua papan bergelombang dan semua jenis lembaran atas. Dapat menghasilkan papan dua lapis (karton + karton), 3 lapis, 4 lapis, 5 lapis, 7 lapis, dan produk lainnya.

● Jenis laminasi: bergelombang + bergelombang + karton, bergelombang + bergelombang, bergelombang + karton, karton + karton, karton + papan abu-abu + karton, dll.

● Deteksi otomatis kertas atas dan bawah, teknologi koreksi servo otomatis. Buat kertas atas secara otomatis melacak dan menyesuaikan kertas bawah, dan akurasinya tinggi.

● Bagian pengumpanan kertas bawah menggunakan sistem kontrol motor servo impor, dengan sabuk hisap NITTA Jepang dan bersama dengan sistem pengumpanan tepi depan.


● Rak multifungsi kertas bawah cocok untuk bergelombang melengkung.

● Rol lem baja tahan karat besar (160mm) dengan penggilingan anilox halus untuk menjamin pelapisan lem yang merata bahkan pada jumlah lem minimum.

● Platform pengangkat ganda, kita dapat menggunakan struktur pra-penumpuk untuk mendorong pra-tumpukan kertas ke dalam platform. Kita juga dapat mendorong tumpukan kertas langsung ke dalam platform.

● Bahan polietilen khusus pada permukaan rol pelapis dan rol tekanan, lem secara otomatis terlepas, bebas menggosok.

● Gunakan sistem lem sirkulasi untuk mengurangi kehilangan lem dan menstabilkan efek adhesi lem.

● Penyesuaian satu klik dari seluruh mesin (cukup masukkan ukuran kertas).

● Pemantauan video.

Parameter:




Fitur struktural:
◆ Mengadopsi sistem kontrol transmisi terkemuka di dunia, hanya perlu memasukkan ukuran kertas, sistem akan melakukan penyetelan otomatis.

◆ Pemasangan berkecepatan tinggi terkomputerisasi, hingga 12.000 buah per jam.

◆ Kepala pasokan udara tipe Chuanliu, dengan empat set nosel maju dan empat set nosel hisap.

◆ Feida Block mengadopsi karton tumpukan rendah, yang dapat menyesuaikan kertas ke palet, dan dapat memasang pra-penumpuk yang dibantu trek

◆ Gunakan beberapa set mata listrik untuk mengetahui posisi maju dari garis bawah, dan buat motor servo di kedua sisi kertas muka untuk berputar secara independen untuk mengkompensasi perataan kertas atas dan bawah, yang akurat dan halus.

◆ Sistem kontrol elektronik berfitur lengkap, menggunakan tampilan model antarmuka manusia-mesin dan program PLC, dapat secara otomatis mendeteksi kondisi pengoperasian dan catatan kerja.

◆ Sistem pengisian ulang lem otomatis dapat secara otomatis mengkompensasi lem yang hilang dan bekerja sama dengan daur ulang lem.



PENDAHULUAN CABANG:

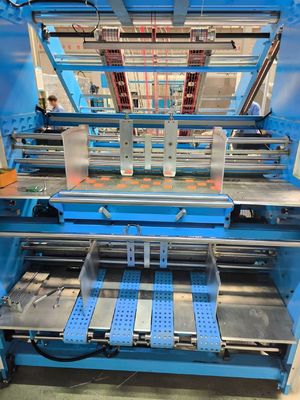

1. PENGUMPANAN KERTAS BAWAH


Gunakan sistem pengumpanan tepi ganda. Itu dapat menjaga kertas bawah memberi makan lebih lancar. Dan itu juga dapat melakukan pengumpanan karton.


2. MEKANISME PENGUMPANAN LEMBAR ATAS

Baik pengangkatan kertas maupun nosel pengumpanan dari pengumpan otomatis berkecepatan tinggi dapat disesuaikan secara bebas agar sesuai dengan kertas tipis dan tebal. Bersama dengan pompa Becker. Pastikan kertas pengumpanan atas berjalan cepat dan lancar.


3. SISTEM LISTRIK

Dirancang sesuai dengan persyaratan CE Eropa, pastikan stabilitas mesin, efisiensi tinggi, dan kegagalan rendah. Menggunakan kombinasi antarmuka manusia-mesin dan PLC, tampilkan semua informasi, seperti peringatan, deteksi kesalahan, kegagalan, dan kecepatan pengoperasian, dll. di layar secara sekilas.


4. BAGIAN PRA-TUMPUK

Sistem pra-tumpuk dengan fungsi prasetel dapat diatur sebagai ukuran kertas melalui layar sentuh dan berorientasi secara otomatis untuk mengurangi waktu penyiapan secara efisien.



5. TRANSMISI

Sabuk sinkronisasi Gates bersama dengan bantalan SKF sebagai transmisi utama diadopsi untuk memastikan stabilitas. Kedua rol tekanan, rol peredam, dan nilai lem dapat dengan mudah disesuaikan dengan pegangan dengan encoder mekanis.

6.Sistem penentuan posisi kiri-kanan

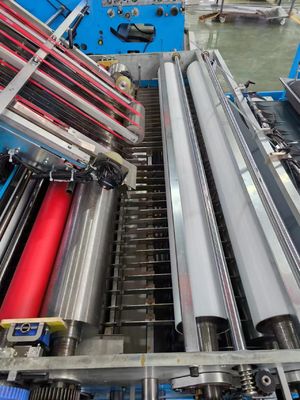

7. SISTEM PENENTUAN POSISI & ROL LEM


Penggunaan beberapa set sensor fotolistrik pada posisi relatif lembaran bawah,
kontrol lembaran atas di kedua sisi motor servo untuk melakukan tindakan kompensasi independen, sehingga penentuan posisi kertas atas dan kertas bawah yang akurat.
Rol baja tahan karat, tidak pernah berkarat, setelah penggilingan sempit,
menjamin jumlah minimum lem yang dilapisi secara merata.
Rol bawah dibersihkan oleh rol air.


8. SISTEM PENGOPERASIAN LAYAR SENTUH


Ini mengadopsi kontrol terpusat dari layar sentuh, mewujudkan dialog manusia-mesin dengan antarmuka manusia-mesin resolusi tinggi, dan mewujudkan pemantauan dinamis waktu nyata dari pengoperasian dan kesalahan, membuatnya lebih nyaman untuk menyesuaikan dan memecahkan masalah



9. SISTEM PENGUMPANAN TEPI DEPAN (OPSIONAL)


Sistem ini bersifat opsional, lebih cocok untuk ukuran besar dan lembaran bawah tebal.


10( () Sistem ini bersifat opsional, jika produk Anda dengan karton, papan bergelombang, dan 3 atau 5 lapis. Anda dapat memilih sistem ini.1


11

. SISTEM HISAP BESAR UNTUK KERTAS BAWAH( OPSIONAL) Sistem ini bersifat opsional, jika produk Anda dengan karton, papan bergelombang, dan 3 atau 5 lapis. Anda dapat memilih sistem ini.1


2


. SISTEM PELUMASAN OTOMATIS (OPSIONAL)  Lumasi bantalan secara teratur untuk memperpanjang masa pakai bantalan 13. PEMANTAUAN VIDEO (OPSIONAL)


Pilihan ini dapat memantau mesin yang berjalan, operator tidak perlu sering berjalan di sekitar mesin.

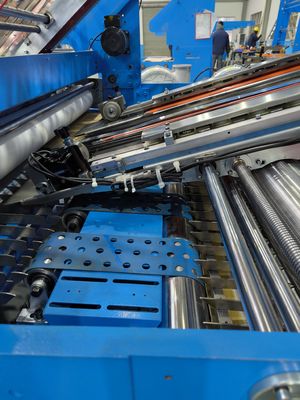

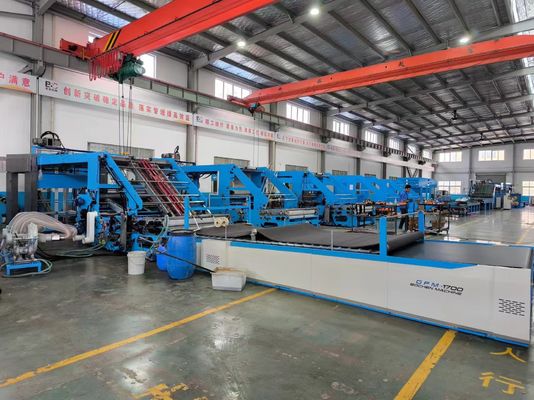

Gambar Mesin
