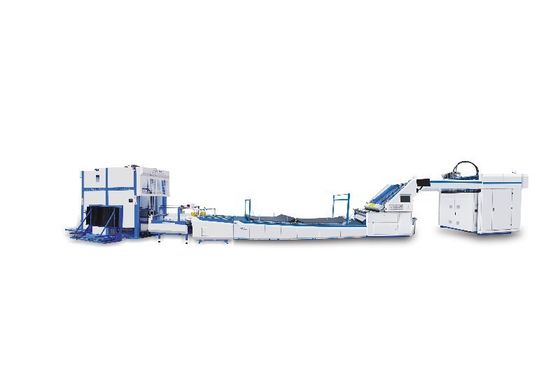

Mesin Laminasi Karton Kecepatan Tinggi GFHD 1500 200m/menit

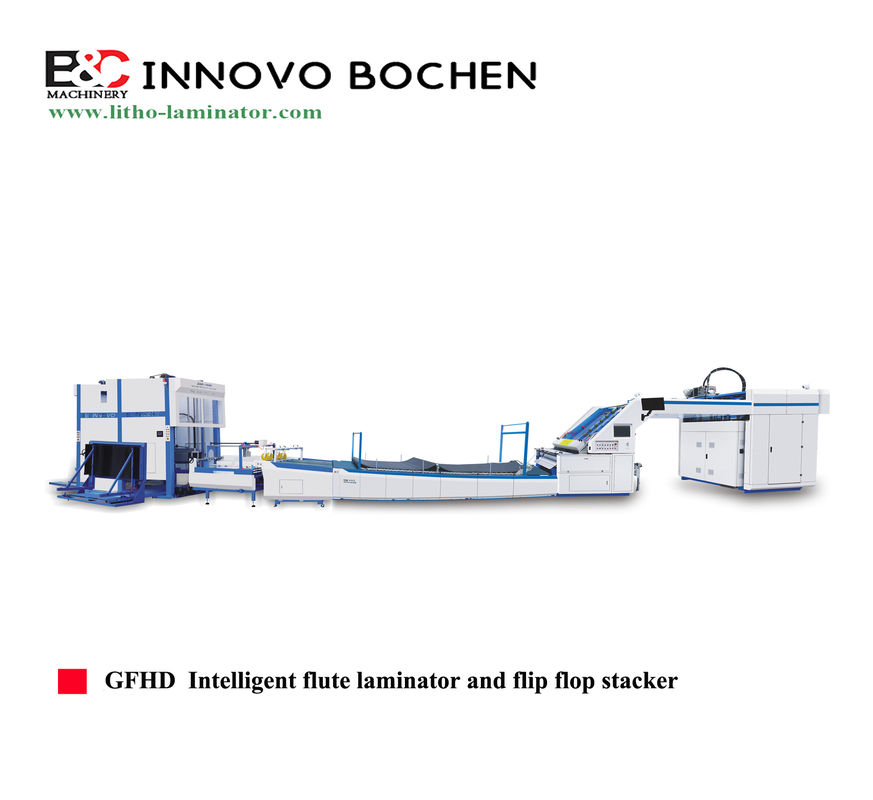

GFHD Laminator seruling cerdas dan flip flop stacker

GFH Mesin Laminasi Flute Kecepatan Tinggi Otomatis

Gambaran umum mesin:

GFH adalah generasi terbaru mesin laminasi seruling otomatis berkecepatan tinggi yang dikembangkan oleh perusahaan kami.dan alat ukur sisi kertas atas mengadopsi alat ukur sisi gerak dan servo kertas permukaan pelacakan dan koreksi prinsip. Dan kertas bawah menggunakan dua sistem tepi timbal, tidak menekan rol, menggunakan aliran tinggi hisap untuk memberi makan kertas, tidak ada tekanan pada kertas.Ini dapat secara otomatis mendeteksi ketinggian kertas bergelombang, secara otomatis menyesuaikan celah antara rol, secara otomatis menyesuaikan jumlah lem, dan roller laminasi tidak perlu disikat.Kecepatan laminasi maksimum dapat mencapai 200 meter/menit (24Kecepatan tinggi, efisiensi tinggi dan presisi tinggi adalah pilihan ideal Anda.

Karakteristik kinerja:

1. Lembar atas overlap feed + non-stop koreksi, kecepatan tinggi tanpa kehilangan akurasi. kecepatan dapat mencapai 180m / min.

2. lembaran bawah Sistem pengisian tepi timah dan aliran tinggi pengisian penyerapan sedotan. kertas bawah masuk ke roller lem langsung (tanpa tekanan oleh roller,tidak akan merusak kekakuan kertas bergelombang), memastikan ketahanan tekanan kertas bergelombang, dan mengurangi jumlah lem sebesar 30%, yang tidak hanya menghemat uang, tetapi juga memecahkan fenomena permen karet yang berlebihan.

3. Rol tekanan depan terbuat dari bahan polifluoroethylene baru, yang bebas untuk mencuci, dan kemudian mengurangi kekuatan kerja operator.

4Seluruh mesin tidak memiliki pegangan, penyesuaian listrik, ketebalan deteksi otomatis, mengurangi kekuatan pekerjaan satu urutan, dan meningkatkan waktu kerja yang efektif.

5Karena mesin menggunakan feed tumpang tindih, tidak ada koreksi celah tanpa berhenti, sehingga output unit waktu meningkat sebesar 50%, yang sangat mengurangi konsumsi daya dari unit waktu,dan itu benar-benar meningkatkan produksi dan penghematan energi.

6. Mengadopsi sistem aligner lembar atas untuk memastikan akurasi tinggi. Mode makan dapat dipilih lembar tumpang tindih atau jenis lembar pemisahan.

7. Desain digital menyadari penyesuaian otomatis volume lem. penyesuaian otomatis celah roller lem (secara otomatis sesuai dengan ketebalan lembaran bawah).

8Desain besar anilox roller stainless steel (160mm diameter) stabil dan efisiensi tinggi, lapisan merata dan menghemat volume lem.

9. Deteksi otomatis kertas atas dan bawah, teknologi koreksi servo otomatis. Buat kertas atas melacak dan menyesuaikan kertas bawah secara otomatis, dan akurasi tinggi.

10. platform angkat dual-use, kita dapat menggunakan struktur pre-stacker untuk mendorong pre-tumpukan kertas ke platform. kita juga dapat mendorong tumpukan kertas langsung ke platform.

11. Rak multifungsi dari kertas bawah cocok untuk curved bergelombang.

12Gunakan sistem lem sirkulasi untuk mengurangi kehilangan lem dan menstabilkan efek adhesi lem.

13. Satu klik penyesuaian seluruh mesin (hanya masukkan ukuran kertas).

14. Fungsi memori pesanan, satu klik untuk mentransfer pesanan sebelumnya, nyaman dan cepat.

15Pemantauan video.

16Total 9 servo.

Spesifikasi:

PENGENALAN:
1.PEMBERIAN Kertas Bagian Bawah

Tidak ada struktur tekanan makan tidak merusak bergelombang dan meningkatkan ketahanan tekanan bergelombang.Roda menggunakan bantalan unidirectional (mengurangi keausan roda karet). velg karet lebar memastikan bahwa E, F, dan G bergelombang tidak deformasi.

2.MEKANISME PEMBERAH Lembar Atas

Dilengkapi dengan kecepatan tinggi shaftless feeder, dan bersama-sama dengan pompa vakum Becker. depan dan belakang feeder dikendalikan oleh motor servo.akan diposisikan secara otomatis. Mode makan dapat memilih lembaran tumpang tindih atau jenis lembaran pemisahan. Mengadopsi sistem aligner lembaran atas untuk memastikan akurasi tinggi.

3.Sistem Listrik

Terutama menggunakan sistem listrik Siemens untuk memastikan stabilitas mesin, efisiensi tinggi dan kegagalan rendah.

Fungsi memori pesanan, satu klik untuk mentransfer pesanan sebelumnya, nyaman dan cepat.

4.Bagian pra-stok

Pre-stack tumpukan kertas di bawah kondisi non-stop, meningkatkan efisiensi.
Lebar pre-stacker dikendalikan oleh motor, ukuran kertas diposisikan secara otomatis.kita dapat menggunakan struktur pra-stacker untuk mendorong pra -tumpukan kertas ke platformKita juga bisa mendorong tumpukan kertas langsung ke dalam platform dan platform dapat disesuaikan dengan situasi sebenarnya tumpukan kertas.

5.Sistem Posisi & Glue Roller

Dilengkapi dengan sensor dan servo motor, kontrol lembaran atas untuk melakukan tindakan kompensasi independen untuk memastikan akurasi tinggi.Desain besar anilox roller stainless steel (diameter 160mm) adalah stabil dan efisiensi tinggi, lapisi secara merata dan hemat lem.

Desain digital mewujudkan penyesuaian otomatis volume lem. penyesuaian otomatis celah roller lem (otomatis sesuai dengan ketebalan lembaran bawah).

6.Sistem lubrikasi otomatis

Melembabkan bantalan secara teratur untuk memperpanjang umur layanan bantalan dan menghemat biaya.

7.Sistem pemakanan lembaran atas sabuk besar.

Berlapis lembaran makan, kecepatan lebih cepat dan berjalan lebih stabil dan lebih cocok untuk kertas tipis.

• Desain baru roller tekanan.

Bahan polifluoroethylene baru untuk roller tekanan, yang bebas untuk mencuci dan menggosok, dan kemudian mengurangi kekuatan kerja operator.

• Sistem pengukuran

Mengadopsi perangkat pengukuran ketebalan presisi tinggi dengan servo motor.

• Tanpa sistem tekanan

Tidak ada roller tekanan, menggunakan aliran tinggi sistem hisap, itu bisa menjaga papan kaku asli. melindungi papan lebih baik.

• Sistem koreksi jembatan lembaran atas.

.

Sistem ini untuk pemasangan lembaran atas di bagian jembatan, dapat membuat lembaran atas sejajar.

• Unit angkat hidraulik.

Mengadopsi sistem angkat hidraulik. Ketika Anda menekan tombol, itu akan mengangkat. Sangat nyaman untuk mencuci roller lem.

• Pengendalian pemisahan glue roller.

Gunakan satu motor terpisah untuk mengontrol glue roller, ketika mesin perlu berhenti, glue roller tidak akan berhenti.

• Sistem manajemen pesanan

Fungsi memori pesanan. Mesin dapat menyimpan catatan pesanan sebelumnya. Ketika Anda ingin melakukan pekerjaan sebelumnya. Hanya membangkitkan pesanan sebelumnya, mesin akan menyesuaikan dengan data pesanan ini secara otomatis.

• Sistem deteksi lembaran kertas ganda atas

Sistem ini dapat mendeteksi atas kertas saat berjalan untuk menghindari lembaran ganda makan pada saat yang sama.

Daftar beberapa bagian

Mesin pemutar tumpukan ZSD

Pengantar Produk

Mesin tumpukan adalah produk aksesori dari mesin laminasi seruling yang terdiri dari meja kertas lambat, tumpukan meja kertas, meja putar dan meja penerima kertas.kertas dihubungkan ke unit kertas crepe melalui meja makan lambat, dan kertas ditumpuk ke dalam tumpukan kertas dan kemudian dikirim ke meja putar,dan mesin pemutar tumpukan kertas di meja pemutar digunakan untuk memutar tumpukan kertas sekali dan memutarnya ke meja pemutar.

Bagian atas dimasukkan ke dalam mekanisme pemisahan kertas oleh mekanisme conveying sabuk dan kemudian masuk ke bagian atas meja penerima.kertas jatuh ke pallet meja penerima, sehingga mencapai penghitungan kertas secara otomatis, memutar kertas dan menumpuk kertas.Ini memiliki keuntungan meratakan dan menempelkan kertas dan sangat mengurangi kebutuhan tenaga kerja dan secara efektif meningkatkan efisiensi pengiriman kertas, mengurangi intensitas pengiriman manual.

Karakteristik kinerja
A. Palet dapat ditekan ke dalam mesin secara otomatis.
B. Mesin laminasi seruling kecepatan 12.000 pcs/jam.
C. Flip mode dapat diubah untuk mencegah kertas dari melengkung.
D. Fungsi pengumpulan tanpa henti untuk meningkatkan efisiensi produksi.
E. Mengurangi tenaga kerja dan mengurangi intensitas tenaga kerja.
F. Kertas dapat dipukul dengan rapi dan ditumpuk menjadi tumpukan.
G.Machine dapat cocok dengan mesin laminasi seruling produsen yang berbeda.
H.Kertas bisa keluar dari belakang atau sisi.
I. Satu klik penyesuaian (hanya masukkan ukuran kertas).
J. Pemantauan video (opsional).
Parameter:

Pambuka Cabang

1Unit pemisah

Bagian ini memiliki fungsi akselerasi untuk memisahkan lembaran dengan cepat. Pada saat yang sama, operator dapat memilih produk yang kurang standar.
2Count dan Stacker.

Bagian ini dapat menatap kertas dengan rapi dan mengirimkannya.

3. Menghidupkan Perangkat

Bagian ini dapat mengirim kertas ke meja pengiriman, dan operasi bagian ini dikendalikan oleh servo motor.

4. Meja Pengiriman

Bagian ini dapat menatap kertas dengan rapi dan menumpuknya ke dalam tumpukan kertas.
5. Layar sentuh

Kita bisa mengatur ukuran kertas di sini, orientasi akan disesuaikan secara otomatis.

Pilihan:
1. Penarikan otomatis

Perangkat roller lantai ini dapat secara otomatis memberi makan tumpukan kertas.

2. Pemuat tray otomatis

Perangkat ini secara otomatis mendorong nampan ke dalam mesin agar mudah dioperasikan.
