Mesin Laminator Flute Kecepatan Tinggi dengan Teknologi Koreksi Servo Otomatis GFS1500 untuk laminasi bergelombang

Mesin Laminasi Flute Kecepatan Tinggi dengan Teknologi Koreksi Servo Otomatis GFS1500 untuk Laminasi Bergelombang

Karakteristik kinerja:

● Sistem pengumpanan tepi depan. Tidak ada struktur tekanan pengumpanan, tidak merusak bergelombang dan meningkatkan ketahanan tekanan bergelombang.

● Mengadopsi sistem perata lembaran atas untuk memastikan akurasi tinggi. Mode pengumpanan dapat dipilih lembaran tumpang tindih atau jenis lembaran pemisahan.

● Desain digital mewujudkan penyesuaian otomatis volume lem. Penyesuaian otomatis celah rol pengelem (secara otomatis sesuai dengan ketebalan lembaran bawah).

● Desain rol anilox baja tahan karat besar (diameter 160mm) stabil dan efisien tinggi, melapisi secara merata dan menghemat volume lem.

● Deteksi otomatis kertas atas dan bawah, teknologi koreksi servo otomatis. Buat kertas atas secara otomatis melacak dan menyesuaikan kertas bawah, dan akurasinya tinggi.

● Platform pengangkat ganda, kita dapat menggunakan struktur pra-penumpuk untuk mendorong pra-tumpukan kertas ke dalam platform. Kita juga dapat mendorong tumpukan kertas langsung ke dalam platform.

● Rak multifungsi kertas bawah cocok untuk bergelombang melengkung.

● Gunakan sistem lem sirkulasi untuk mengurangi kehilangan lem dan menstabilkan efek adhesi lem.

● Penyesuaian satu klik dari seluruh mesin (cukup masukkan ukuran kertas).

● Fungsi memori pesanan, satu klik untuk mentransfer pesanan sebelumnya, nyaman dan cepat.

● Pemantauan video.

Parameter:

Fitur struktural:
◆ Mengadopsi sistem kontrol transmisi terkemuka di dunia, hanya perlu memasukkan ukuran kertas, sistem penyesuaian otomatis.

◆ Pemasangan berkecepatan tinggi terkomputerisasi, hingga 18.000 buah per jam.

◆ Kepala suplai udara tipe Chuanliu, dengan empat set nosel maju dan empat set nosel hisap.

◆ Feida Block mengadopsi karton tumpukan rendah, yang dapat menyesuaikan kertas ke palet, dan dapat memasang pra-penumpuk yang dibantu trek

◆ Gunakan beberapa set mata listrik untuk mengetahui posisi maju dari garis bawah, dan buat motor servo di kedua sisi kertas muka untuk berputar secara independen untuk mengkompensasi perataan kertas atas dan bawah, yang akurat dan halus.

◆ Sistem kontrol elektronik berfitur lengkap, menggunakan tampilan model antarmuka manusia-mesin dan program PLC, dapat secara otomatis mendeteksi kondisi pengoperasian dan catatan kerja.

◆ Sistem pengisian ulang lem otomatis dapat secara otomatis mengkompensasi lem yang hilang dan bekerja sama dengan daur ulang lem.



PENDAHULUAN CABANG:
1. PENGUMPANAN KERTAS BAWAH

Gunakan sistem kontrol listrik motor Servo impor, dengan hisap NITTA Jepang
tali untuk membuat inverter daya hisap, dan tali dibersihkan oleh rol air; Dipatenkan
teknologi untuk memastikan bergelombang dan karton keluar dengan lancar dan pengoperasian sederhana.

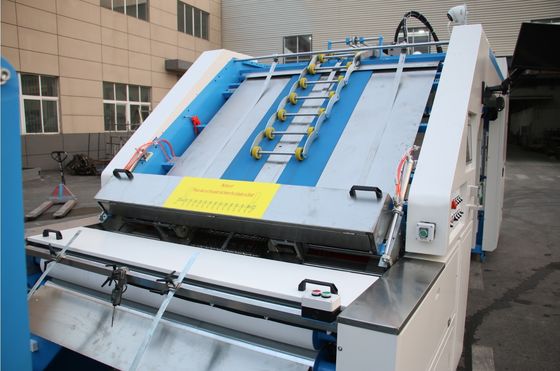

2. MEKANISME PENGUMPANAN LEMBAR ATAS

Baik pengangkatan kertas maupun nosel pengumpanan dari pengumpan otomatis berkecepatan tinggi khusus dapat disesuaikan secara bebas agar sesuai dengan kertas tipis dan tebal. Bersama dengan pompa Becker. Pastikan kertas pengumpanan atas berjalan cepat dan lancar.

3. SISTEM LISTRIK

Dirancang sesuai dengan persyaratan CE Eropa, memastikan stabilitas mesin, efisiensi tinggi, dan kegagalan rendah. Menggunakan kombinasi antarmuka manusia-mesin dan PLC, tampilkan semua informasi, seperti peringatan, deteksi kesalahan, kegagalan, dan kecepatan pengoperasian, dll di layar sekilas.

4. BAGIAN PRA-TUMPUK

Sistem pra-tumpuk dengan fungsi prasetel dapat diatur sebagai ukuran kertas melalui layar sentuh dan berorientasi secara otomatis untuk mengurangi waktu penyiapan secara efisien.

5. TRANSMISI

Tali sinkron Gates bersama dengan bantalan SKF sebagai transmisi utama diadopsi untuk memastikan stabilitas. Kedua rol tekanan, rol peredam, dan nilai lem dapat dengan mudah disesuaikan dengan pegangan dengan encoder mekanis.

6.Sistem penentuan posisi kiri-kanan

7. SISTEM PENENTUAN POSISI & ROL LEM

Penggunaan beberapa set sensor fotolistrik pada posisi relatif lembaran bawah,
mengontrol lembaran atas di kedua sisi motor servo untuk melakukan tindakan kompensasi independen, sehingga penentuan posisi yang akurat dari kertas atas dan kertas bawah.
Rol baja tahan karat, tidak pernah berkarat, setelah penggilingan sempit,
menjamin jumlah minimum lem yang dilapisi secara merata.
Rol bawah dibersihkan oleh rol air.

8. SISTEM PENGOPERASIAN LAYAR SENTUH

Ini mengadopsi kontrol terpusat dari layar sentuh, mewujudkan dialog manusia-mesin dengan antarmuka manusia-mesin resolusi tinggi, dan mewujudkan pemantauan dinamis waktu nyata dari pengoperasian dan kesalahan, membuatnya lebih mudah untuk menyesuaikan dan memecahkan masalah

9. SISTEM HISAP BESAR UNTUK KERTAS BAWAH

Sistem ini adalah untuk opsi, jika produk Anda dengan karton, papan bergelombang, dan 3 atau 5 lapis. Anda dapat memilih sistem ini.

10. SISTEM PELUMASAN OTOMATIS

Lumasi bantalan secara teratur untuk memperpanjang masa pakai bantalan

11. PENGUMPAN SERVO TANPA POROS(OPSIONAL)

Sistem ini adalah untuk opsi, lebih cocok untuk lembaran atas ukuran panjang.

12. PEMANTAUAN VIDEO (OPSIONAL)

Opsi ini dapat memantau mesin berjalan, operator tidak perlu berjalan di sekitar mesin sesering mungkin.

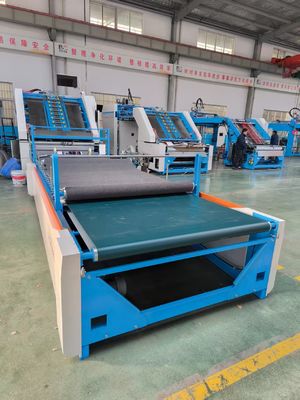

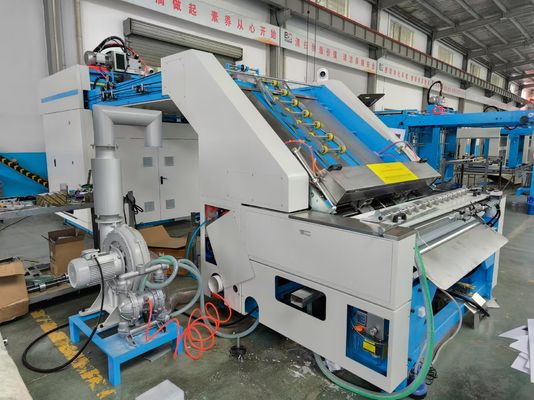

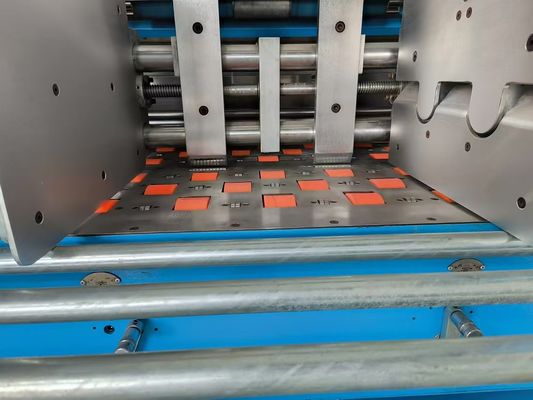

Gambar Mesin
