Top Sheet Aligner System Mesin Laminator Flute Berkecepatan Tinggi untuk Papan Corrugated Curved dengan Roller Anilox Baja Rinsing Besar

Top Sheet Aligner System Mesin Laminator Flute Berkecepatan Tinggi untuk Papan Corrugated Curved dengan Roller Anilox Baja Rinsing Besar

Karakteristik kinerja:

● Sistem pemasangan tepi timbal. Tidak ada struktur tekanan pemasangan, tidak merusak lempeng dan meningkatkan ketahanan tekanan lempeng.

● Mengadopsi sistem aligner lembaran atas untuk memastikan akurasi tinggi.

● Desain digital mewujudkan penyesuaian otomatis volume lem. penyesuaian otomatis celah roller lem (otomatis sesuai dengan ketebalan lembaran bawah).

● Desain roller anilox besar dari stainless steel (diameter 160 mm) stabil dan efisien, lapisan merata dan menghemat volume lem.

● Deteksi otomatis kertas atas dan bawah, teknologi koreksi servo otomatis.

● Platform angkat dual-use, kita dapat menggunakan struktur pre-stacker untuk mendorong tumpukan kertas ke platform.

● Rak multifungsi kertas bagian bawah cocok untuk kertas bergelombang melengkung.

● Gunakan sistem perekat sirkulasi untuk mengurangi kehilangan perekat dan menstabilkan efek adhesi perekat.

● Penyesuaian seluruh mesin dengan satu klik (hanya masukkan ukuran kertas).

● Fungsi memori pesanan, satu klik untuk mentransfer pesanan sebelumnya, nyaman dan cepat.

● Pemantauan video.

Parameter:

Fitur struktural:
◆ Mengadopsi sistem kontrol transmisi terkemuka di dunia, hanya perlu memasukkan ukuran kertas sistem auto-tuning.

◆ Pemasangan komputer dengan kecepatan tinggi, hingga 18.000 buah per jam.

◆ Kepala pasokan udara jenis Chuanliu, dengan empat set nozel depan dan empat set nozel hisap.

◆ Feida Block mengadopsi kardus low-stack, yang dapat menampung kertas ke pallet, dan dapat memasang pre-stacker yang dibantu rel

◆ Menggunakan beberapa set mata listrik untuk mengetahui posisi awal garis bawah,dan membuat motor servo di kedua sisi kertas wajah untuk berputar secara independen untuk mengimbangi keselarasan kertas atas dan bawah, yang akurat dan halus.

◆ Sistem kontrol elektronik yang berfungsi penuh, menggunakan antarmuka manusia-mesin dan tampilan model program PLC, dapat secara otomatis mendeteksi kondisi operasi dan catatan kerja.

◆ Sistem pengisian lem otomatis dapat secara otomatis mengkompensasi lem yang hilang dan bekerja sama dengan daur ulang lem.



PENGENALAN:
1. PEMBERIAN Kertas Bagian Bawah

Menggunakan impor Servo motor sistem pengendalian listrik, dengan Jepang NITTA sedotan
sabuk untuk membuat suction power inverter, dan sabuk dibersihkan dengan water roller; Dipatenkan
teknologi untuk memastikan corrugate dan kardus keluar dengan lancar dan operasi sederhana.

2. Mekanisme PEMBERAH Lembar Atas

Baik pengangkat kertas dan nozzle pakan dari kecepatan tinggi otomatis khusus feedr dapat diatur secara bebas untuk disesuaikan dengan kertas tipis dan tebal.Pastikan kertas pemasangan atas berjalan cepat dan lancar.

3. Sistem Listrik

Dirancang sesuai dengan persyaratan CE Eropa, memastikan stabilitas mesin, efisiensi tinggi dan kegagalan rendah.seperti peringatan, kesalahan mendeteksi, kegagalan, dan kecepatan operasi, dll pada layar sekilas.

4. Bagian pra-stok

Sistem pre-pile dengan fungsi preset dapat diatur sebagai ukuran kertas melalui layar sentuh dan diorientasikan secara otomatis untuk mengurangi waktu pengaturan secara efisien.

5. Transmisi

Gerbang sabuk sinkron bersama dengan SKF bantalan sebagai transmisi utama diadopsi untuk memastikan stabilitas.nilai roller dan lem peredam dapat diatur dengan mudah dengan pegangan dengan encoder mekanis.

6.Sistem posisi kiri-kanan

7. Posisi sistem & lem roller

Penggunaan beberapa set sensor fotoelektrik pada posisi relatif lembaran bawah,
kontrol lembar atas di kedua sisi servo motor untuk melakukan tindakan kompensasi independen, sehingga posisi yang tepat dari kertas atas dan kertas bawah.
Rol baja tahan karat, tidak pernah berkarat, setelah menggiling sempit,
dijamin jumlah lem minimal dilapisi secara merata.
Rol bawah dibersihkan dengan roller air.

8. Sistem operasi layar sentuh

Ini mengadopsi kontrol terpusat dari layar sentuh, mewujudkan dialog manusia-mesin dengan antarmuka manusia-mesin resolusi tinggi,dan menyadari real-time pemantauan dinamis operasi dan kesalahan, sehingga lebih nyaman untuk menyesuaikan dan pemecahan masalah

9. Sistem Penyedutan Besar Untuk Kertas Bawah

Sistem ini untuk pilihan, jika produk Anda dengan kardus, papan bergelombang, dan 3 atau 5 lapisan. Anda dapat memilih sistem ini.

10. Sistem pelumasan otomatis

Melembabkan bantalan secara teratur untuk memperpanjang umur layanan bantalan

11. Servo feeder tanpa poros(Opsional)

Sistem ini untuk pilihan, lebih cocok untuk lembaran atas ukuran panjang.

12. Pemantauan video ((OPPONSIAL)

Opsi ini dapat memantau mesin berjalan, operator tidak perlu berjalan di sekitar mesin sering.

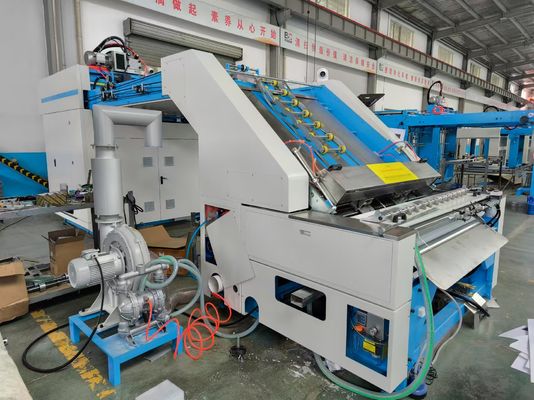

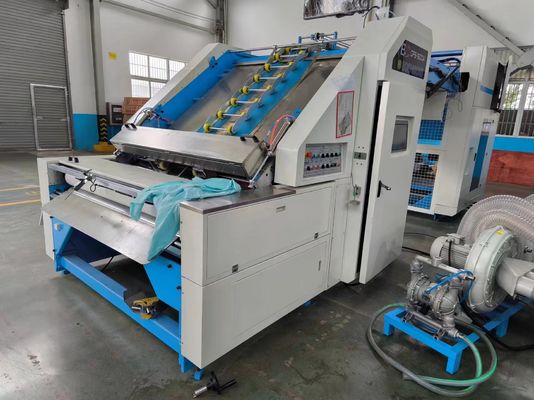

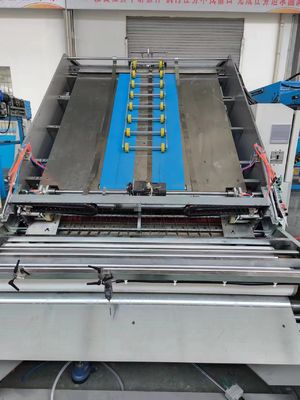

Gambar Mesin
