Servo dikendalikan kertas bergelombang lembar ke lembar mesin laminasi untuk presisi tinggi laminasi

Sfc kertas bergelombang lembar ke lembar mesin servo 5ly laminating 150m / min kecepatan tinggi
Karakteristik kinerja

● Mesin ini dapat laminasi kombinasi dua papan bergelombang dan setiap jenis lembaran atas bersama-sama.

● Jenis laminasi: bergelombang + bergelombang + kardus, bergelombang + bergelombang, bergelombang + kardus, kardus + kardus, kardus + papan abu-abu + kardus, dll.

● Deteksi otomatis kertas atas dan bawah, teknologi koreksi servo otomatis.

● Bagian bawah pengisian kertas menggunakan sistem pengendalian servo motor impor, dengan sabuk hisap NITTA Jepang dan bersama dengan sistem pengisian tepi timah.


● Rak multifungsi kertas bagian bawah cocok untuk kertas bergelombang melengkung.

● Rol lem baja tahan karat besar ((160mm) dengan penggilingan anilox halus untuk menjamin lapisan lem yang rata bahkan pada jumlah lem minimal.

● Platform angkat dual-use, kita dapat menggunakan struktur pre-stacker untuk mendorong tumpukan kertas ke platform.

● Bahan polietilen khusus pada permukaan roller pelapis dan roller tekanan, lem secara otomatis jatuh, bebas gosok.

● Gunakan sistem perekat sirkulasi untuk mengurangi kehilangan perekat dan menstabilkan efek adhesi perekat.

● Penyesuaian seluruh mesin dengan satu klik (hanya masukkan ukuran kertas).
● Pemantauan video.

Parameter:




Fitur struktural:
◆ Mengadopsi sistem kontrol transmisi terkemuka di dunia, hanya perlu memasukkan ukuran kertas sistem auto-tuning.

◆ Pemasangan komputer dengan kecepatan tinggi, hingga 12.000 buah per jam.

◆ Kepala pasokan udara tipe Chuanliu, dengan empat set nozel depan dan empat set nozel hisap.

◆ Feida Block mengadopsi kardus low-stack, yang dapat menampung kertas ke pallet, dan dapat memasang pre-stacker dengan bantuan jalur

◆ Menggunakan beberapa set mata listrik untuk mengetahui posisi awal garis bawah,dan membuat servo motor di kedua sisi kertas wajah untuk berputar secara independen untuk mengkompensasi atas dan bawah keselarasan kertas, yang akurat dan halus.

◆ Sistem kontrol elektronik yang berfungsi penuh, menggunakan antarmuka manusia-mesin dan tampilan model program PLC, dapat secara otomatis mendeteksi kondisi operasi dan catatan kerja.

◆ Sistem pengisian lem otomatis dapat secara otomatis mengkompensasi lem yang hilang dan bekerja sama dengan daur ulang lem.



PENGENALAN:
1. PEMBERIAN Kertas Bagian Bawah


menggunakan sistem pengisian tepi timbal ganda. itu bisa menjaga pengisian kertas bagian bawah lebih halus. dan juga bisa melakukan pengisian karton.


2. Mekanisme PEMBERAH Lembar Atas

Baik pengangkat kertas dan nozzle makan dari kecepatan tinggi otomatis khusus feedr dapat diatur secara bebas untuk disesuaikan dengan kertas tipis dan tebal.Pastikan kertas pemasangan atas berjalan cepat dan lancar.


3. Sistem Listrik

Dirancang sesuai dengan persyaratan CE Eropa, memastikan stabilitas mesin, efisiensi tinggi dan kegagalan rendah.seperti peringatan, kesalahan mendeteksi, kegagalan, dan kecepatan operasi, dll pada layar sekilas.


4. Bagian pra-stok

Sistem pre-pile dengan fungsi preset dapat diatur sebagai ukuran kertas melalui layar sentuh dan diorientasikan secara otomatis untuk mengurangi waktu pengaturan secara efisien.



5. Transmisi

Gerbang sabuk sinkron bersama dengan SKF bantalan sebagai transmisi utama diadopsi untuk memastikan stabilitas.nilai roller dan lem peredam dapat diatur dengan mudah dengan pegangan dengan encoder mekanis.

6.Sistem posisi kiri-kanan




7. Posisi sistem & lem roller


Penggunaan beberapa set sensor fotoelektrik pada posisi relatif lembaran bawah,
kontrol lembar atas di kedua sisi servo motor untuk melakukan tindakan kompensasi independen, sehingga posisi yang tepat dari kertas atas dan kertas bawah.
Rol baja tahan karat, tidak pernah berkarat, setelah menggiling sempit,
dijamin jumlah lem minimal dilapisi secara merata.
Rol bawah dibersihkan dengan roller air.


8. Sistem operasi layar sentuh


Ini mengadopsi kontrol terpusat dari layar sentuh, mewujudkan dialog manusia-mesin dengan antarmuka manusia-mesin resolusi tinggi,dan menyadari real-time pemantauan dinamis operasi dan kesalahan, sehingga lebih nyaman untuk menyesuaikan dan pemecahan masalah



9. SISTEM PEMBANTUAN PEMBANTUAN PEMBANTUAN (opsional)


Sistem ini untuk pilihan, lebih cocok untuk ukuran besar dan lembaran dasar tebal.


10. Servo feeder tanpa poros(Opsional)


Sistem ini untuk pilihan, lebih cocok untuk lembaran atas ukuran panjang.

11. Sistem Penyedutan Besar Untuk Kertas Bawah(Opsional)


Sistem ini untuk pilihan, jika produk Anda dengan kardus, papan bergelombang, dan 3 atau 5 lapisan. Anda dapat memilih sistem ini.


12. Sistem pelumasan otomatis (OPPONSIAL)


Melembabkan bantalan secara teratur untuk memperpanjang umur layanan bantalan


13. Pemantauan video ((OPPONSIAL)


Opsi ini dapat memantau mesin berjalan, operator tidak perlu berjalan di sekitar mesin sering.

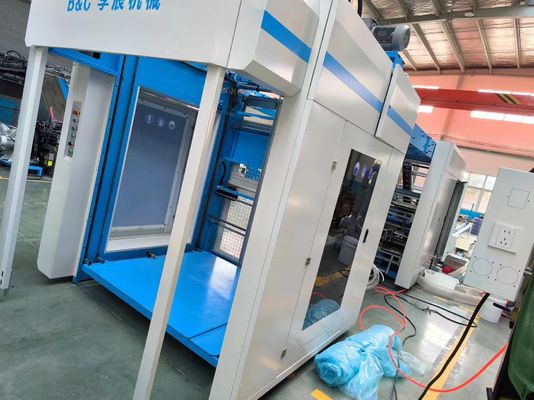

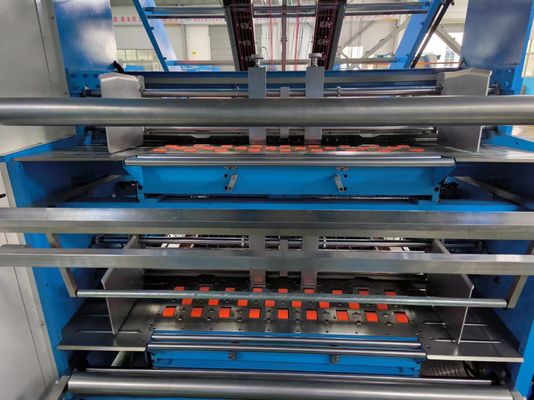

Gambar Mesin
