Bochen Otomatis Kecepatan Tinggi 180m / Min lembar ke lembar Cardboard corrugated Flute Laminator Machine

              Bochen Otomatis Kecepatan Tinggi 180m / Min Cardboard Corrugated Flute Laminator Mesin

1. Deskripsi produk

1.1 Fungsi:

Kertas dapat dilaminasi dengan karton untuk meningkatkan kekuatan dan ketebalan bahan atau efek khusus.billboard dan tujuan lainnya.

1.2 Struktur:

A. Upper Paper Feeder: Ini dapat mengirim tumpukan kertas 120-800gm dari atas.

B. Masukkan bagian bawah: Dapat mengirim kertas 0,5 ~ 10mm dari bawah.

C. Mekanisme perekat: Air yang dilekat dapat diterapkan pada kertas yang dilapisi.

D. Organisasi peraturan - Memasang kedua kertas sesuai dengan toleransi yang ditetapkan.

E. Pressurizing Conveyor... menekan kertas yang melekat dan mengantarkannya ke bagian pengiriman.

1.3 Prinsip:

Kertas atas dikirim keluar oleh feeder kertas atas dan dikirim ke detektor awal dari mekanisme penentuan posisi untuk deteksi.setelah kertas bawah dilapisi dengan lem pada roda lem, kertas atas dan kertas bawah masing-masing disampaikan ke detektor sinkron kertas di kedua sisi, setelah deteksi,pengontrol menghitung nilai kesalahan kertas dan kertas bagian bawah, dan perangkat kompensasi servo di kedua sisi kertas kompensasi kertas ke posisi yang telah ditentukan untuk splicing, dan kemudian menekan conveying.Mesin menekan kertas dan mengirimkannya ke mesin pengiriman untuk mengumpulkan produk jadi.

1.4 bahan yang berlaku:

Kertas tempel --- 180 ~ 800g/m kertas tipis, kardus.

Kertas bagian bawah---0.5~10m/m karton, karton satu sisi, kertas bergelombang multi-lapisan, papan mutiara, papan sarang madu, papan styrofoam.

Lem - resin, dll, nilai PH antara 6 ~ 8, dapat diterapkan pada lem.

Parameter:

Fitur struktural:

◆ Mengadopsi sistem kontrol transmisi terkemuka di dunia, hanya perlu memasukkan ukuran kertas sistem auto-tuning.

◆ Pemasangan komputer dengan kecepatan tinggi, hingga 12.000 buah per jam.

◆ Kepala pasokan udara tipe Chuanliu, dengan empat set nozel depan dan empat set nozel hisap.

◆ Feida Block mengadopsi kardus low-stack, yang dapat menampung kertas ke pallet, dan dapat memasang pre-stacker dengan bantuan jalur

◆ Menggunakan beberapa set mata listrik untuk mengetahui posisi awal garis bawah,dan membuat servo motor di kedua sisi kertas wajah untuk berputar secara independen untuk mengkompensasi atas dan bawah keselarasan kertas, yang akurat dan halus.

◆ Sistem kontrol elektronik yang berfungsi penuh, menggunakan antarmuka manusia-mesin dan tampilan model program PLC, dapat secara otomatis mendeteksi kondisi operasi dan catatan kerja.

◆ Sistem pengisian lem otomatis dapat secara otomatis mengkompensasi lem yang hilang dan bekerja sama dengan daur ulang lem.

Kecepatan maksimum: 17000 lembar/jam

PENGENALAN:

1. PEMBERIAN Kertas Bagian Bawah


Menggunakan impor Servo motor sistem pengendalian listrik, dengan Jepang NITTA sedotan
sabuk untuk membuat suction power inverter, dan sabuk dibersihkan dengan water roller; Dipatenkan
teknologi untuk memastikan corrugate dan kardus keluar dengan lancar dan operasi sederhana.


2. Mekanisme PEMBERAH Lembar Atas

Baik pengangkat kertas dan nozzle makan dari kecepatan tinggi otomatis khusus feedr dapat diatur secara bebas untuk disesuaikan dengan kertas tipis dan tebal.Pastikan kertas pemasangan atas berjalan cepat dan lancar.


3. Sistem Listrik

Dirancang sesuai dengan persyaratan CE Eropa, memastikan stabilitas mesin, efisiensi tinggi dan kegagalan rendah.seperti peringatan, kesalahan mendeteksi, kegagalan, dan kecepatan operasi, dll pada layar sekilas.


4. Bagian pra-stok

Sistem pre-pile dengan fungsi preset dapat diatur sebagai ukuran kertas melalui layar sentuh dan diorientasikan secara otomatis untuk mengurangi waktu pengaturan secara efisien.



5. Transmisi

Gerbang sabuk sinkron bersama dengan SKF bantalan sebagai transmisi utama diadopsi untuk memastikan stabilitas.nilai roller dan lem peredam dapat diatur dengan mudah dengan pegangan dengan encoder mekanis.

6.Sistem posisi kiri-kanan




7. Posisi sistem & lem roller


Penggunaan beberapa set sensor fotoelektrik pada posisi relatif lembaran bawah,
kontrol lembar atas di kedua sisi servo motor untuk melakukan tindakan kompensasi independen, sehingga posisi yang tepat dari kertas atas dan kertas bawah.
Rol baja tahan karat, tidak pernah berkarat, setelah menggiling sempit,
dijamin jumlah lem minimal dilapisi secara merata.
Rol bawah dibersihkan dengan roller air.


8. Sistem operasi layar sentuh


Ini mengadopsi kontrol terpusat dari layar sentuh, mewujudkan dialog manusia-mesin dengan antarmuka manusia-mesin resolusi tinggi,dan menyadari real-time pemantauan dinamis operasi dan kesalahan, sehingga lebih nyaman untuk menyesuaikan dan pemecahan masalah



9. SISTEM PEMBANTUAN PEMBANTUAN PEMBANTUAN (opsional)


Sistem ini untuk pilihan, lebih cocok untuk ukuran besar dan lembaran dasar tebal.


10. Servo feeder tanpa poros(Opsional)


Sistem ini untuk pilihan, lebih cocok untuk lembaran atas ukuran panjang.

11. Sistem Penyedutan Besar Untuk Kertas Bawah(Opsional)


Sistem ini untuk pilihan, jika produk Anda dengan kardus, papan bergelombang, dan 3 atau 5 lapisan. Anda dapat memilih sistem ini.


12. Sistem pelumasan otomatis (OPPONSIAL)


Melembabkan bantalan secara teratur untuk memperpanjang umur layanan bantalan


13. Pemantauan video ((OPPONSIAL)


Opsi ini dapat memantau mesin berjalan, operator tidak perlu berjalan di sekitar mesin sering.

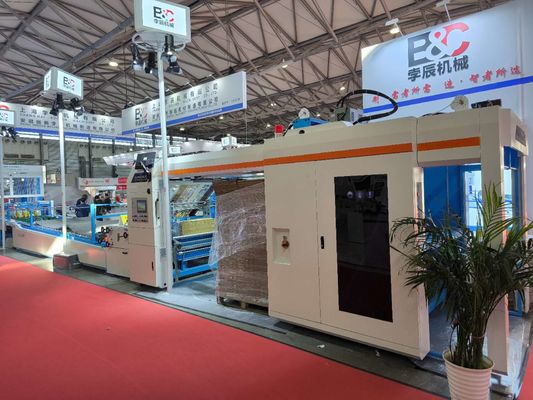

Gambar Mesin
